聯軸器術語撓性聯軸器（二）（GB/T 3931-1997）

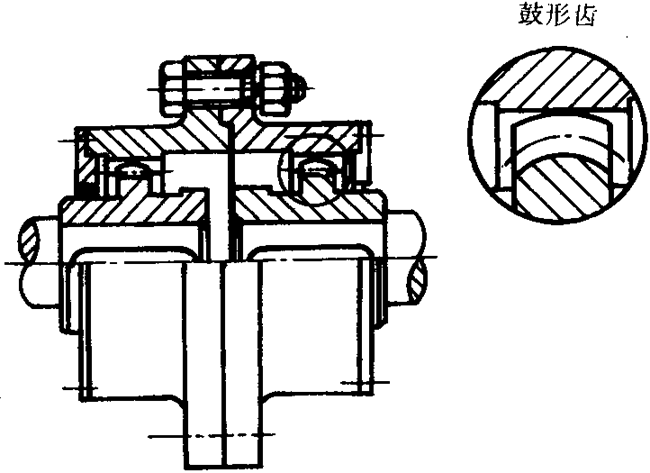

3.2.1.2 齒式聯軸器

利用内外齒齧合，以實現兩半聯軸器聯接的聯軸器，見圖16。

圖16

3.2.1.3 鏈條聯軸器

利用公用的鏈務，同時與兩個齒數相同的並列鏈輪齧合，以實現兩半聯軸器聯接的聯軸器，見圖17。

圖17

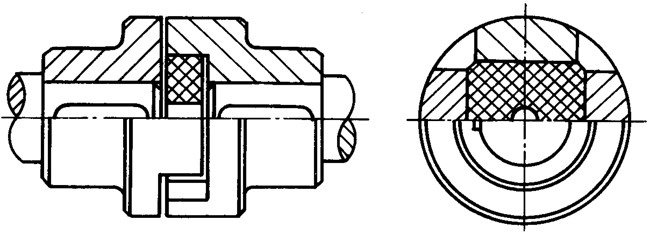

3.2.1.4 滑塊聯軸器

利用中間滑塊，在其兩側半聯軸器端面的相應徑向槽内滑動，以實現兩半聯軸器聯接的聯軸器，見圖18。

圖18

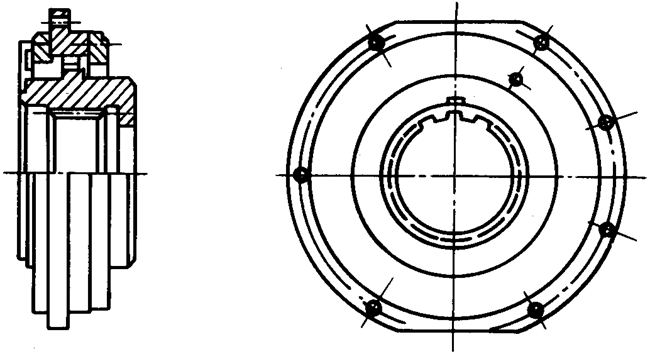

3.2.1.5 球面滾子聯軸器

利用球面滾子中間件，以實現主、從動端聯接的聯軸器，見圖19。

圖19

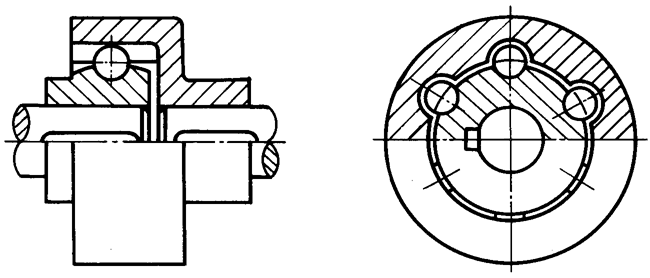

3.2.1.6 滾珠聯軸器

利用鋼球爲中間件，以實現主、從動端聯接的聯軸器，見圖20。

圖20

3.2.2 彈性聯軸器

利用彈性元件的彈性變形，以實現實償兩軸相對位移，緩和沖擊和吸收振動的撓性聯軸器。

3.2.2.1 金屬彈性元件彈性聯軸器

具有金屬彈性元件的彈性聯軸器。

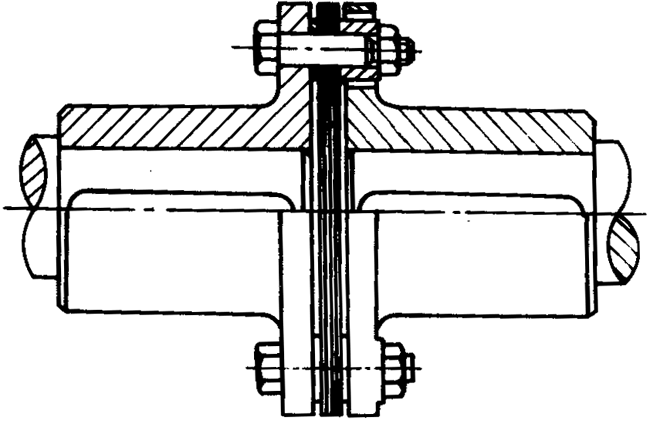

3.2.2.1.1 膜片聯軸器

利用彈簧疊片，以螺栓或其他聯接方式與兩半聯軸器聯接的聯軸器，見圖21。

圖21

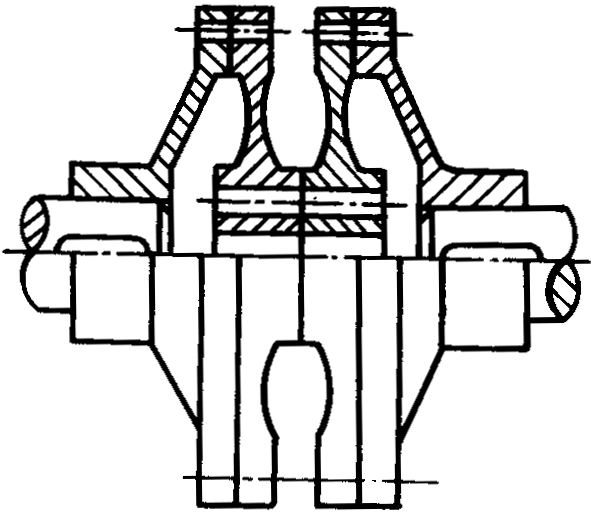

3.2.2.1.2 膜盤聯軸器

利用單（多）彈性盤，以螺栓或其他聯接方式與兩半聯軸器聯接的聯軸器，見圖22。

圖22

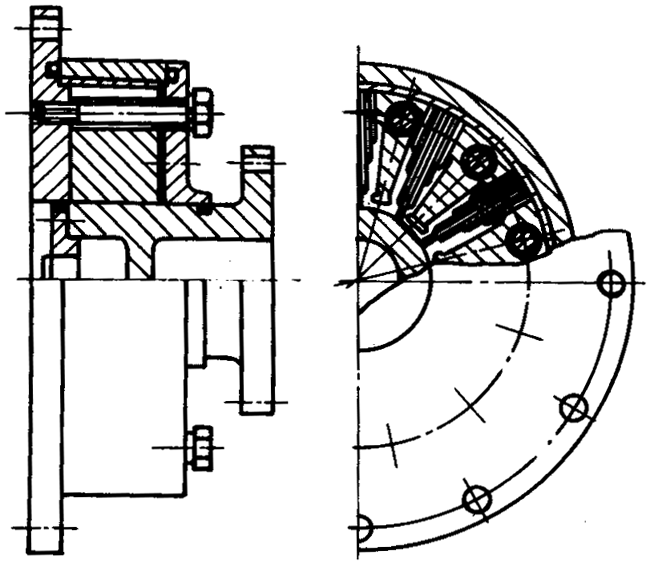

3.2.2.1.3 簧片聯軸器

利用若幹簧片組，按不同方式布置，以實現兩半聯軸器聯接的聯軸器，見圖23。

圖23

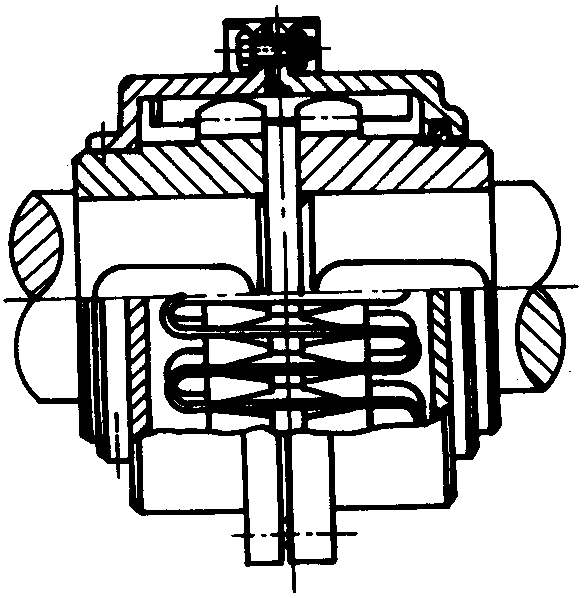

3.2.2.1.4 蛇形彈簧聯軸器

利用蛇形彈簧，嵌在兩半聯軸器凸緣上的齒間内，以實現兩半聯軸器聯接的聯軸器，見圖24。

圖24

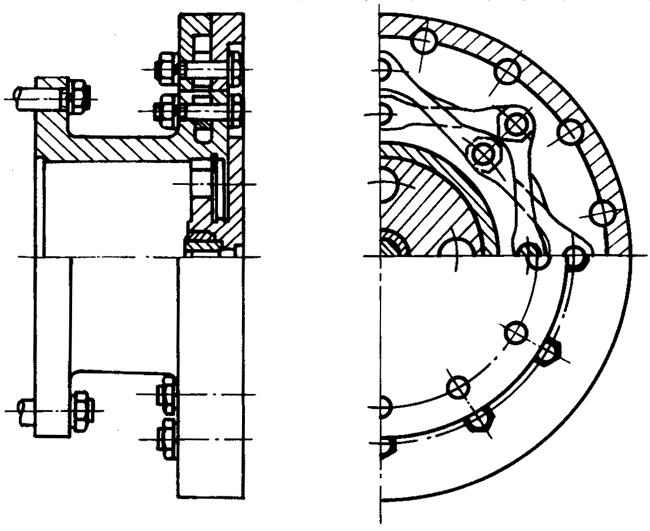

3.2.2.1.5 彈性杆聯軸器

利用若幹組杆狀彈簧通過螺栓，以實現兩半聯軸器聯接的聯軸器，見圖25。

圖25
